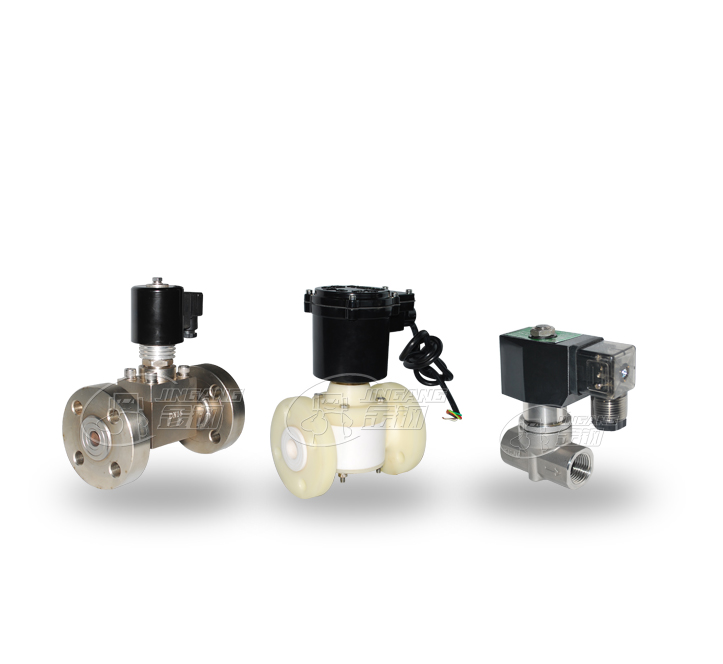

活塞電磁閥的接線與安裝
2020/11/13
普通電磁閥接線分為兩種
1. 引線式
一般有兩根線（一般是紅色和黑色），接電隨便接，不分正負級，電壓都是有正負級的，但是電磁閥是沒有正負級的
還有一種是三根線的，火線、靈線、地線，地線可接可不接，防爆的建議接地線
2. 插頭式
外殼拿掉，下麵的兩個並排的是火線和靈線，需要接線，單獨一個的是地線，可接可不接
防爆接線
防爆電磁閥沒有插頭式一般是引線引出三根線，大多數都要配防爆軟管套住電磁閥引線，防止一但產生火花線會爆出，防爆有個特點就是中間不允許有接頭，如果引線引出來了，要在接出去，要加防爆接線盒，
接線時，由於電磁閥的接線頭較短，客戶也可以把我們的接線頭拆掉，直接接上他們的總線
活塞電磁閥的安裝說明
1、特別注意:安裝前管道必須清潔及吹掃幹淨，以免雜質堵塞閥口及破壞密封麵，如有微小雜質和灰塵在閥
前須安裝“ 我公司”提供的過濾器( 過濾網≥80目/cm2)。，
2、安裝時注意閥體上的箭頭應與管道流體流向一致，線圈豎直向上水平安裝。
3、安裝前要檢查壓力、溫度、電壓是否與電磁閥銘牌及實際參數一致。
4、注意介質的清潔，使用中應定期清洗閥體內部件，拆卸後應同時檢查密封墊，發現破損應及時更換。
5、安裝時用扳手鉗住閥體，再擰上管子，千萬不能將力作用在線圈上，以免使電磁閥內部彎曲變形及連接處
鬆動導致外漏。
6、電磁閥安裝後須通入流體動作數次，確 保動作正常後，方可投入正常使用。
7、直流(DC)電源線長度不宜過長，以免線圈功率損耗，產生壓降影響正常工作。
8、電磁閥前後管道上需裝壓力表，以便觀察管道壓力。
9、當電磁閥發生故障時，為了及時隔離電磁閥，並保 證係統正常運行，建議安裝旁路裝置。如圖(一) ;
當電磁閥安裝在支路時，電磁閥的口徑應比主管道的閥門口徑小，如圖( 二)分路裝置。
10、電磁閥的進 口壓力必須大於出口壓力，反之電磁閥會出現常開狀態。
