電磁閥結構原理
2020/11/30
電磁閥是一個開關頻率比較高的產品，電磁閥的結構原理是一種截止閥形式，屬於上下運作的，通過一個截止密封來控製開關的。
電磁閥運用於一些口徑比較小的一些場合，一般是口徑DN50以下比較好，大口徑我們都不建議選擇。電磁閥運用行業是比較廣的，包括氣體，液體，隻要介質比較幹淨都可以選擇電磁閥，電磁閥的管道是有流通方向的，通常隻能往一個方向。
電磁閥種類通常分為3種，分為：直動式，分步直動式，先導式
直動式電磁閥運用的環境和介質對壓力要求非常低，通常情況下電磁閥使用介質壓力隻有1公斤以下，才能選擇直動式電磁閥
分步直動式電磁閥適用於壓力高1公斤以（一般是40公斤左右），可以選擇分步直動式電磁閥
先導式電磁閥是針對壓力更高一些的，比如幾十公斤或者上百公斤壓力這種場合可以選擇先導式電磁閥
首先我們要看電磁閥第 一是介質的選擇，第 二是使用壓力的選擇，這兩塊對電磁閥選擇是比較嚴格的，然後電磁閥對介質的要求主要又分為兩種模式：活塞式和膜片式兩款
活塞式電磁閥模式，活塞密封，上海金鋼是有專 利的，密封性能比較好，從壽命上來講，活塞式電磁閥要比膜片式電磁閥壽命高出很多，我們測試壽命的話正常能達到300 萬 次左右，膜片式電磁閥壽命是100 萬 次。
從結構上來講，大部分是采用分步直動式的比較多，分步直動式和先導式都是需要有壓差的情況下才能打開電磁閥，需要壓差的力量去帶動整個閥門，
什麽是壓差？壓差就是閥前壓力減去閥後壓力就是壓差

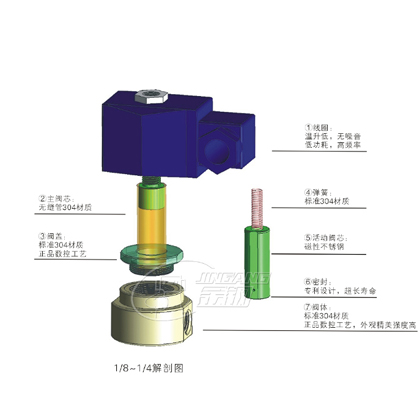

活塞式電磁閥基本工作原理：活塞下麵有個密封環，通過活塞下麵的密封環，去關閉閥體，閥體下麵有個閥口，通過活塞來上下運作，關閉閥門或者打開，打開閥門是通過線圈通電產生磁場，產生磁場帶動活動鐵芯，活動鐵芯往上體，活動鐵芯在帶動活塞，再通過壓差將閥門打開
膜片式先導式工作原理：通常分為主閥和副閥兩個部分，通過線圈通電，產生磁場之後帶動活動鐵芯，活動鐵芯是磁性不鏽鋼的，帶動鐵芯，打開副閥，介質會往副閥上流動，這個時候通過壓差的原理，將主閥膜片和主閥彈簧頂起，閥門打開
在選型電磁閥的時候通常是口徑小於50，頻率比較高，,介質比較幹淨的情況下選擇電磁閥，選擇電磁閥成本相對來說會低一些。
